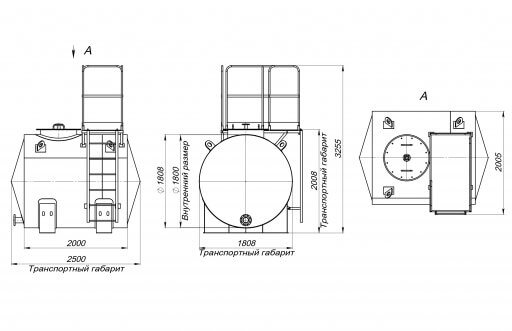

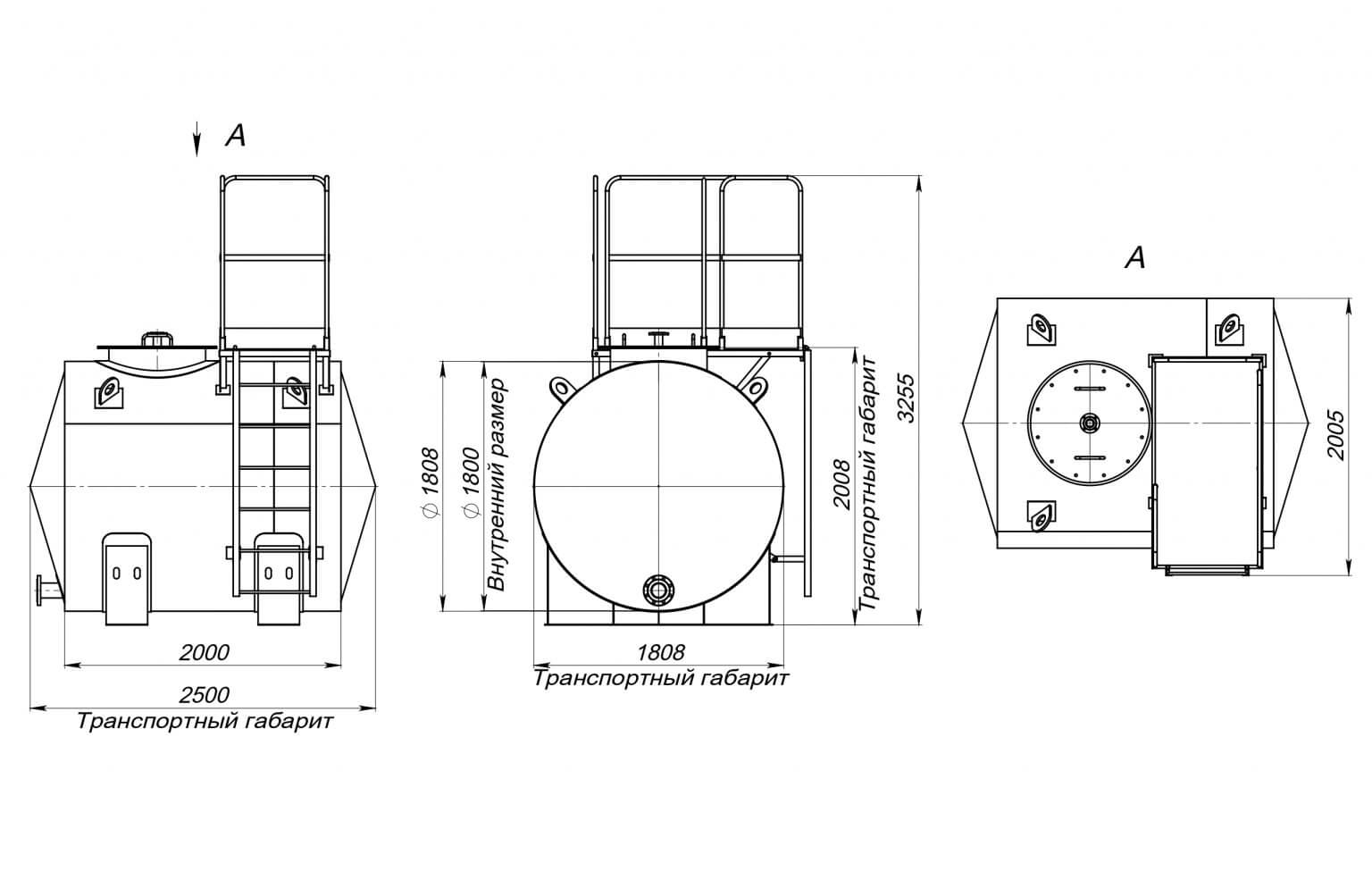

Конструктивно РГС-5 м3 – это стальной цилиндр с коническими или плоскими донышками, горловиной и патрубками.
*Габаритные размеры горизонтального резервуара объемом 5 м3 могут зависеть от требований заказчика.
Резервуар для наземного использования устанавливается как на ложементы, так и на санное основание.
Также резервуары изготавливаются из нержавеющей стали, т.к. она обладает высокой устойчивостью к коррозии.
В процессе производства все сварочные соединения проходят контроль качества. По окончанию изготовления резервуары испытывают на герметичность и покрывают антикоррозионными средствами.
При необходимости резервуары могут комплектоваться электрическими, паро – водяными или термо – маслянистыми подогревателями и теплоизоляцией.
Также резервуары могут комплектоваться:
- площадкой обслуживания и лестницей;
- оборудование для контроля качество и контроля количества жидкости в резервуаре;
- оборудованием для сливо-налива жидкости и др.
| Характеристика | Значение | Рабочий объем, м3 | 5 | Группа аппарата по ГОСТ 34347-2017 | 5 | Рабочее давление, МПа | 0 | Допустимое избыточное давление, МПа | 0,05 | Рабочее давление в теплообменном устройстве, МПа | 0,1 | Среда в теплообменном устройстве | нетоксичная, взрывобезопасная, пожаробезопасная жидкость | Площадь поверхности теплообмена, м2 | 3,2 | Наименование рабочей среды | Светлые нефтепродукты | Рабочая температура, °С | 0-90 | Ст3, °C | до минус 20 | 09Г2С-15, °C | до минус 70 | Внутренний диаметр резервуара, Dв, мм | 1800* | Длина резервуара, мм | 2500* | Длина цилиндрической части, мм | 2000* | Толщина корпуса, мм | 4-8* | Ширина резервуара, мм | 1808* | Высота резервуара при транспортировке, Н1, мм | 2050* | Высота резервуара, мм | 2050* | Сейсмичность по 12-ти балльной шкале, балл, не более | 6 | Масса резервуара, кг | 1000 | Срок службы, лет | 10 | Список ГОСТ | 34347-2017, 14249-1989, 24755-1989, 26202-1984, 17032-2010 |
|---|
